金相

黃銅

黃銅

石墨呈現菊花狀分布

石墨呈現菊花狀分布

心部有縮孔

心部有縮孔

波來鐵有球化

波來鐵有球化

回火麻田散鐵與肥粒鐵組織

回火麻田散鐵與肥粒鐵組織

片狀石墨與粒滴斑鐵

片狀石墨與粒滴斑鐵

波來鐵與肥粒鐵

波來鐵與肥粒鐵

肥粒鐵與波來鐵組成，有局部針狀波來鐵組織

肥粒鐵與波來鐵組成，有局部針狀波來鐵組織

麻田散鐵組織

麻田散鐵組織

針狀肥粒鐵與麻田散鐵組織

針狀肥粒鐵與麻田散鐵組織

目的

藉金相學方式檢查材料組織、晶粒大小與狀態、滑移線或雙晶以及金屬結晶是否變形、有無氣孔等缺陷。

適用範圍

金屬材料與製品(碳鋼、合金鋼、不銹鋼及鐵基耐熱鋼或非鐵金屬)。

非金屬介在物

ASTM法

ASTM法

JIS法

JIS法

目的

以顯微鏡觀察量測金屬材料與製品中非金屬介在物之種類與數量，以決定金屬材料與製品之清淨度。

適用範圍

金屬材料與製品(碳鋼、合金鋼、不銹鋼及鐵基耐熱鋼或非鐵金屬)。

晶粒度大小

材質SNCM 439，晶粒大小No.7~ No.8

材質SNCM 439，晶粒大小No.7~ No.8

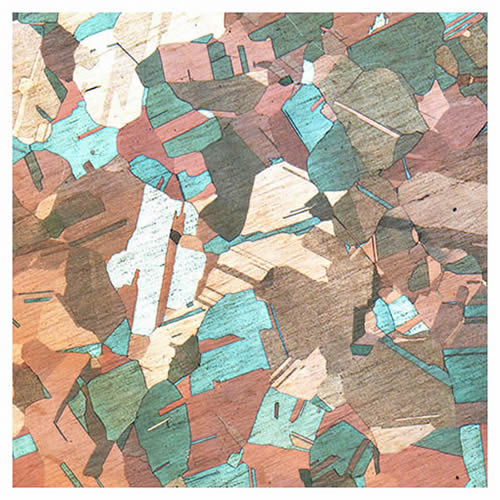

銅晶粒大小

銅晶粒大小

鋁晶粒大小

鋁晶粒大小

目的

測定材質組織之平均晶粒度。

適用範圍

金屬材料以及晶粒形狀與標準系列評級圖相似之非金屬材料。該測試僅適用於平面晶粒度之測量，不適用於立體晶粒尺寸測量。

SEM & EDS

分析成分元素

分析成分元素

測量鍍膜厚度

測量鍍膜厚度

觀察表面樣貌

觀察表面樣貌

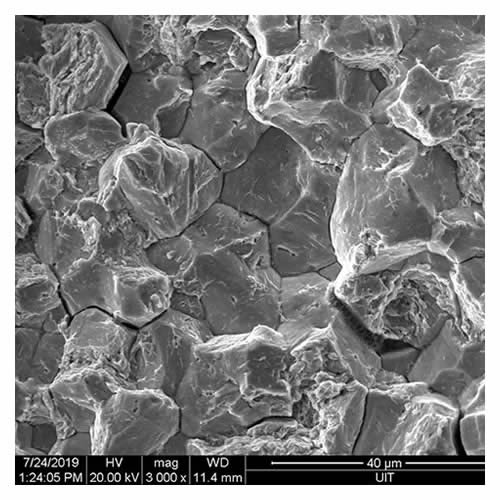

觀察試件破斷處

觀察試件破斷處

LINE SCAN

LINE SCAN

SEM

利用電子信號成像來觀察樣品的表面形態。

EDS

可提供材料所含元素之定性及半定量分析與特定區域之線掃描分析(Line Scan)、面掃描分析(Mapping)。

巨觀

巨觀

S1        R1        C1

巨觀

S1        R1        C1

目的

於低倍率下檢察鋼鐵製品之組織。

適用範圍

以適當化學浸蝕液或配合加熱，用以浸蝕經研磨的金屬材料與製品(例如：碳鋼、合金鋼、不銹鋼、鋁料及鐵基耐熱鋼或非鐵金屬)截面，以檢查其巨觀組織。

流線

流線組織流暢

流線組織流暢

有裂紋產生

有裂紋產生

流線組織流暢

流線組織流暢

流線組織流暢

流線組織流暢

目的

觀察鍛件之鍛流紋是否流暢以及是否有裂紋及穿流等現象產生。

適用範圍

鍛造製品及扣件。

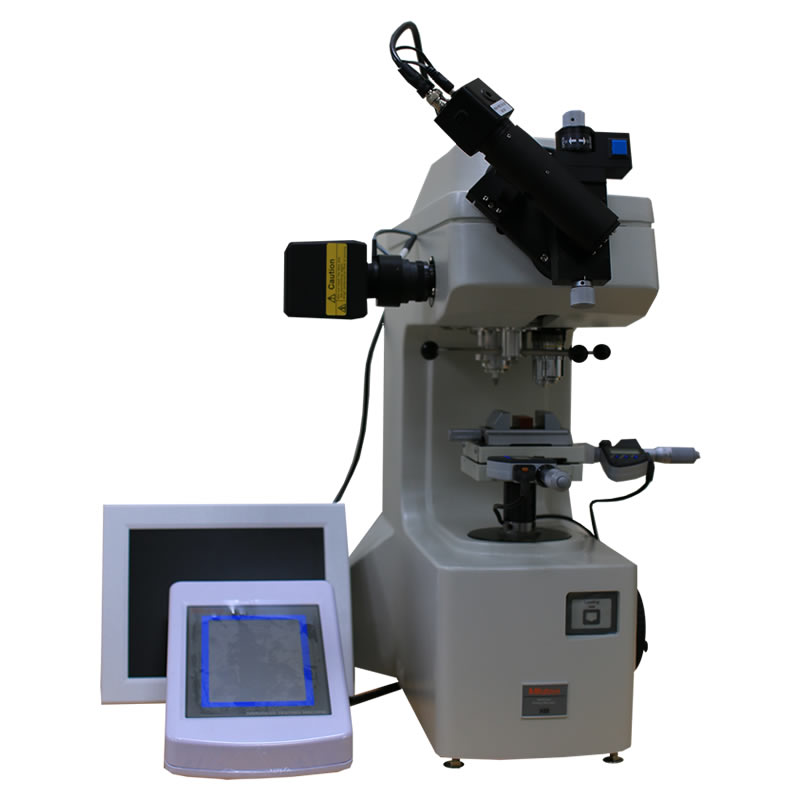

維克氏硬度

維克氏硬度
目的

測試金屬材料及其製品與固體材料之維克氏硬度。

適用範圍

機台荷重範圍為 0.01kg 至 1kg，可用於厚度較薄之材料。

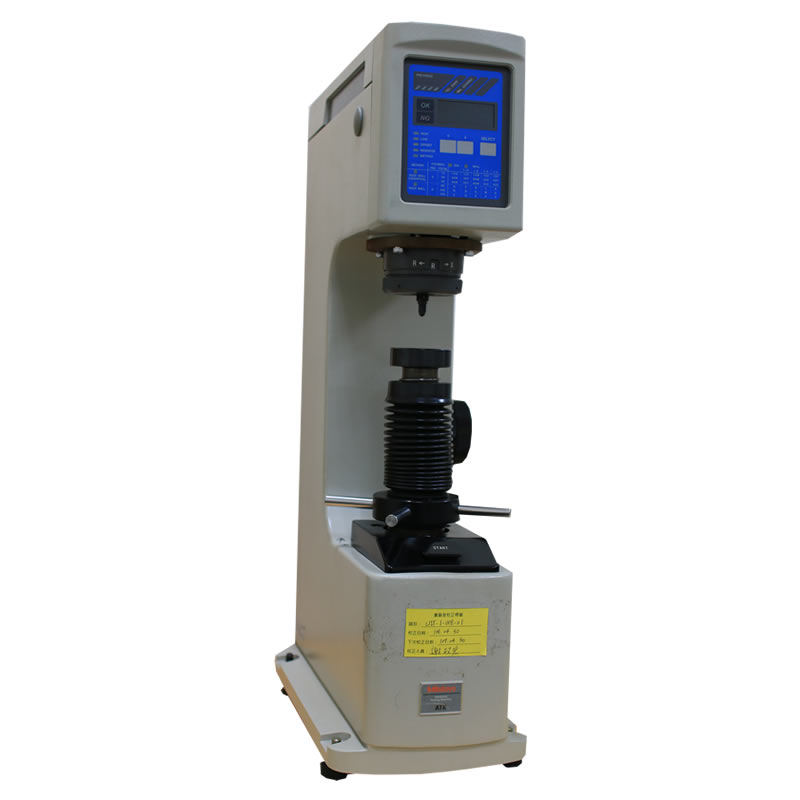

洛氏硬度

洛氏硬度
目的

利用洛氏硬度機測定金屬材料之洛氏硬度。

適用範圍

可測試HRC、HRB(W)、HR30N、HR30T(W)等洛氏硬度。

脫碳/滲碳

脫碳/滲碳
脫碳/滲碳
目的

測定金屬材料之脫碳層或滲碳層之深度。

適用範圍

金相法：利用光學顯微鏡觀察金屬材料與製品(鋼材或螺絲)之脫碳層/滲碳層深度。

硬度法：利用維克氏硬度機施打硬度曲線，以測定金屬材料與製品是否脫碳/滲碳。

不銹鋼敏化試驗

結晶粒上無溝狀組織

結晶粒上無溝狀組織

結晶粒上無溝狀組織

結晶粒上無溝狀組織

目的

觀察金屬材料與製品中抗敏感化(敏化)之程度。

適用範圍

適用於沃斯田鐵系不銹鋼，藉由草酸電解後觀察浸蝕面做為判定。

孔隙率試驗

原圖

原圖

孔隙率1.6%

孔隙率1.6%

孔隙率試驗

目的

觀察樣品之孔隙率，並以影像軟體加以量測。

適用範圍

用於金屬表面之熱噴塗層…等。

膜層厚度

膜層厚度
目的

利用光學顯微鏡觀察並量測物體表面之金屬鍍層、合金鍍層、氧化層等尺寸或厚度。

適用範圍

金屬材料與製品之表面膜層。

球化(及縮墨)率

球化率95%
目的

測試球墨鑄鐵之石墨球化率與縮墨率。

適用範圍

用於球墨鑄鐵試件。

硬化能試驗 (Jominy端面淬火法)

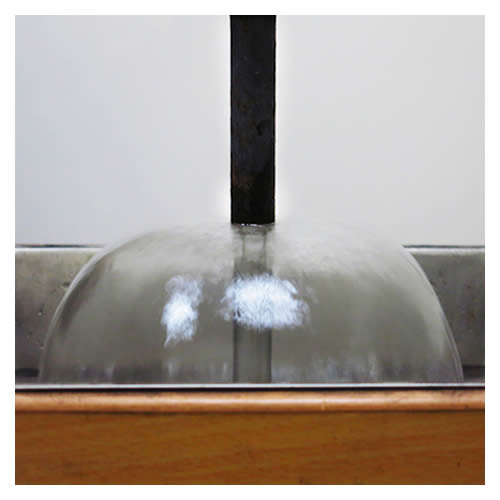

將試棒進行Jominy端面淬火法

將試棒進行Jominy端面淬火法

將試棒長度磨成2平行之平面，並研磨拋光，利用洛氏硬度機進行硬度測試，進而求出距離與硬度之函數關係

將試棒長度磨成2平行之平面，並研磨拋光，利用洛氏硬度機進行硬度測試，進而求出距離與硬度之函數關係

目的

測試鋼材之硬化能(指鋼材受某種淬火硬化處理後，能夠被硬化之程度，硬化能愈大，代表鋼材在同種淬火條件下能被硬化的深度愈深。)

破損分析

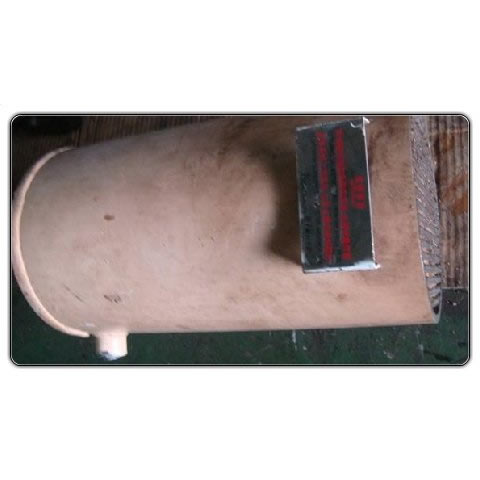

鋁製風帽

鋁製風帽

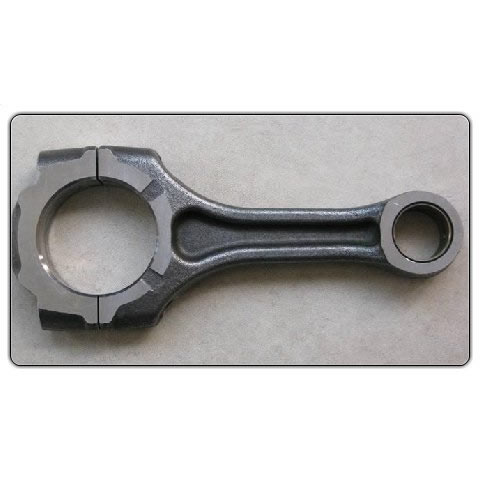

連桿

連桿

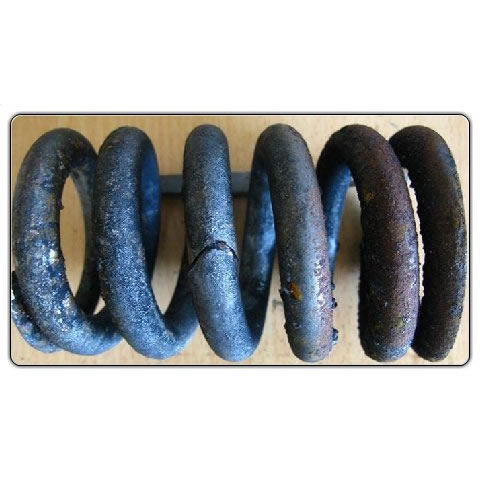

彈簧鋼

彈簧鋼

Hex Flange Screw

Hex Flange Screw

心軸

心軸

殼式熱交換器

殼式熱交換器

葉片

葉片

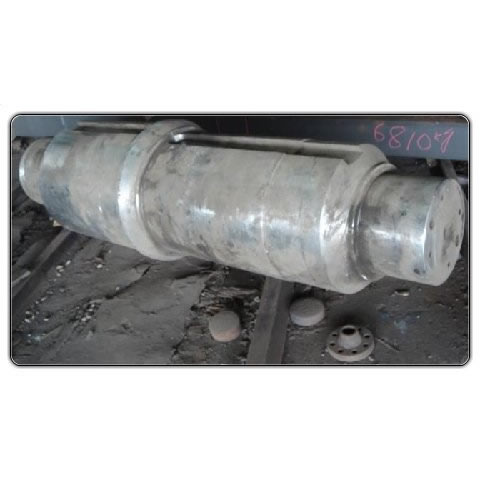

曲柄軸

曲柄軸

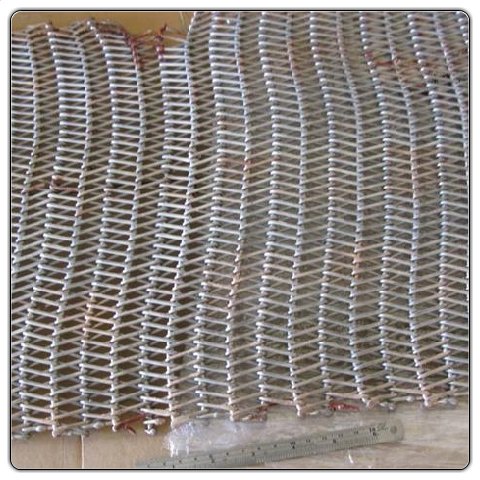

重疊網

重疊網

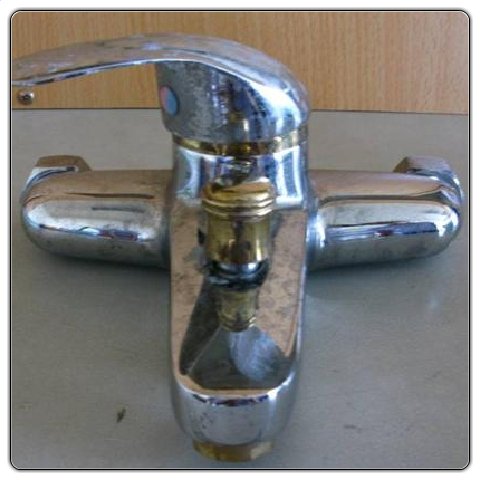

水龍頭

水龍頭

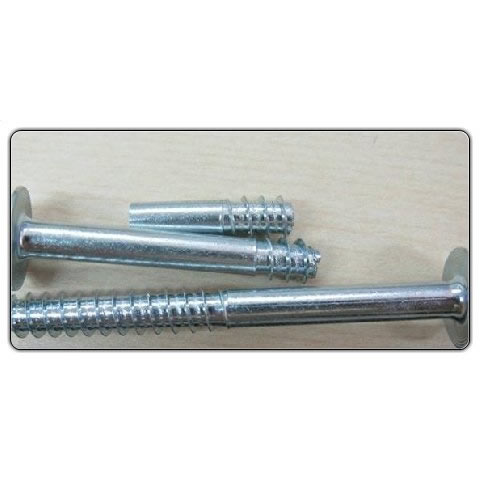

螺絲

螺絲

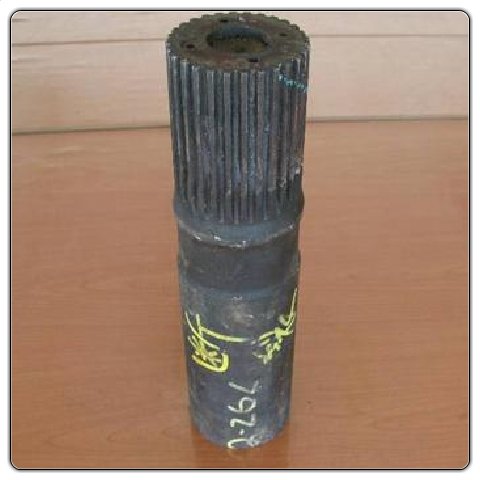

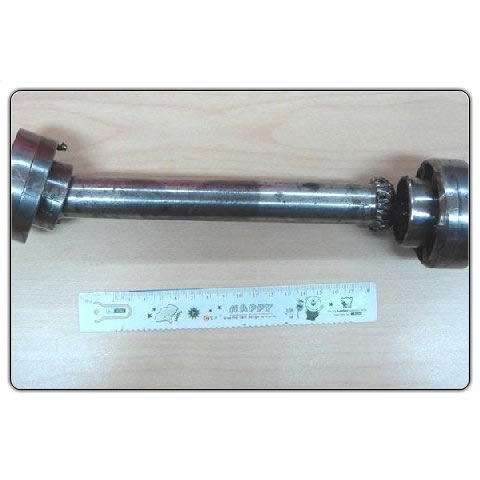

齒輪軸

齒輪軸

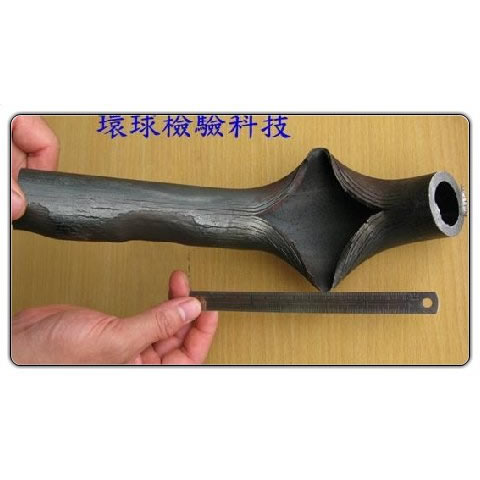

鍋爐爐管

鍋爐爐管

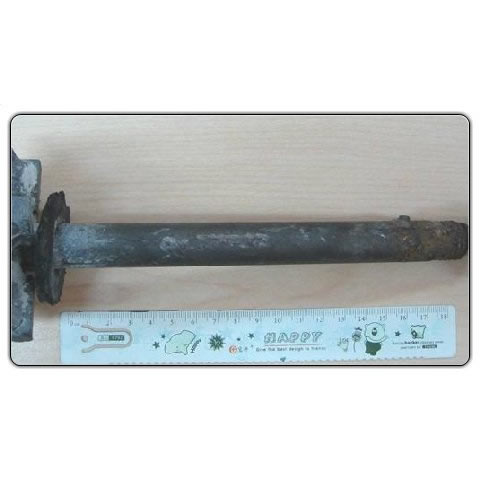

轉動軸

轉動軸

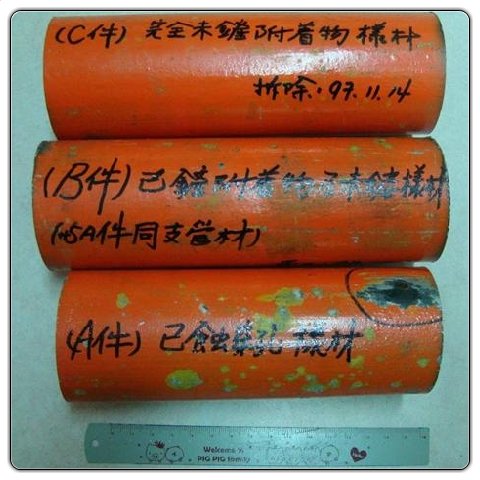

消防撒水用鋼管

消防撒水用鋼管

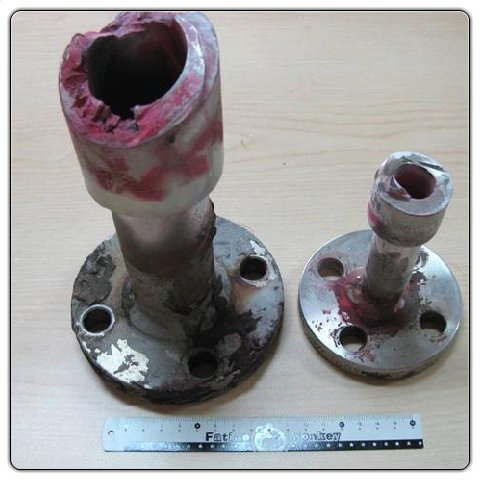

噴嘴

噴嘴

針對石油與化工相關產業之設備及管線失效原因進行分析，以協助顧客進行改善。

金屬材料元素分析(碳鋼/低合金鋼/不銹鋼)

金屬材料元素分析(碳鋼/低合金鋼/不銹鋼)
目的

分光分析儀使用火花放電(Spark)方式，給予能量激發出被測物所含元素光譜。藉由不同的光譜判斷出此光譜代表何種元素(定性)並以標準樣品比對各種元素的強度而判定(定量)含量。

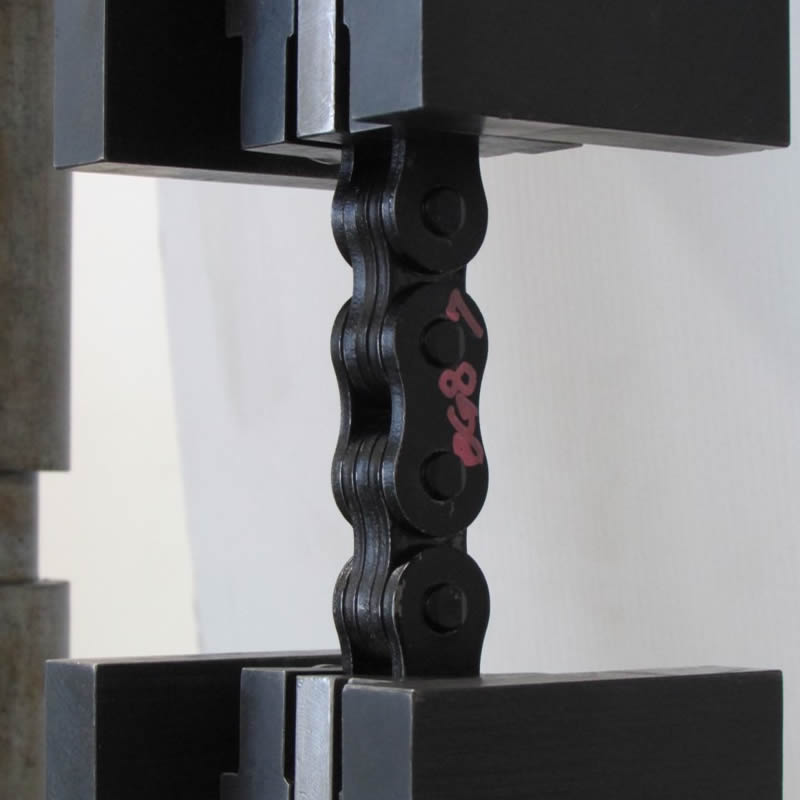

機械性質試驗

機械性質試驗
萬能材料試驗機

測試金屬材料、製品之機械性能。

目的

測定材料、製品之降伏強度、抗拉強度、伸長率、斷面縮率及彈性係數等性質，以作為工程設計或發展的基本數據。

規格：0.5 Tons、5 Tons、50 Tons、100 Tons
